全自动滤水器

浏览:1965次 发布日期:2020-02-07 字号:

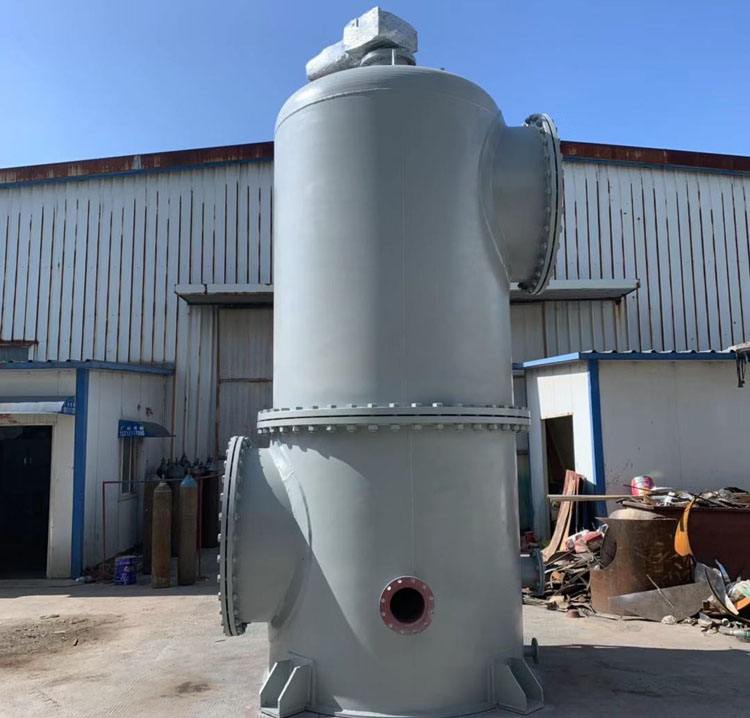

全自动滤水器
 一、滤水器用途 :
反冲式滤水器安装在电站、化工、印染、造纸等各种行业的供用水管道上,主要适用于Dg100mm以下的管道,从而可代替二次滤网,节约开支,并具有如下优点;
1、结构紧凑,占有空间位置小,安装布置灵活方便,有标准结构供用户选用,也可按用户的现场布置条件进行专门设计。
2、排污效果好:该产品设计采用固定分格网芯、分区局部强化反冲洗和步进旋转排污斗的新型结构。
3、运行水阻小,过滤的流量大精度高。

二、滤水器结构:
    本滤水器是由 ①转动抽 ②定位杆 ③支架壳体 ④网芯 ⑤进水口 ⑥出水口 ⑦排污口等组成。
一般水质为淡水型的,滤网和内部主要部件为不锈钢材质。海水等强酸碱型的建议接触介质的部件采用特殊不锈钢材质。

三、滤水器工作原理

滤水器接入管道系统后,水就会从进水口进入滤水器,过滤后的水从出水口流出,当水中杂质通过网芯时,由于体积大于网芯孔,而衩截留在网芯上,当聚积到一定数量时,即造成进水口和出水口有一定压差。这时可转动网芯进行轮次自动反冲洗,使水流垂直冲刷滤网内的污物,排污迅速彻底;因网芯结构独特,避免了相邻正向水流的干扰,杂质将会全部从排污口自行排出。如此循环往复。
    如用户选型为电动滤水器,则当杂质聚积到一定数量时,利用冷却水进出水管之间差压信号来开启电动排污阀,对附着在网芯内侧壁面上的杂质污物反向冲洗,经由排污斗、排污管路和排污阀门排入冷却水出水管中。排污斗步一进旋转,依次对准球面网芯每一分格壁面,进行反冲洗。
本反冲洗工业滤水器可替代二次滤网的小型滤水器,可任意选定精度,且体积小,造价低,一般情况下,不须增加动力源,只需采用手动,手柄按产品上所标的定点位置依次转动,滤水器内部的几个过滤室可逐一清洗,从而达到自动反冲过滤水中杂质的目的。电控系统操作模式分为自动控制模式、手动控制模式和电动控制模式三种。

四、滤水器技术参数

FZLQ系列全自动滤水器参数表
型号/规格 口径
DN
流量
M3/H
排污管口径
DN
减速机功率
kw
排污电机功率
KW
FZLQ-M-40 40 14 25 0.37 0.05
FZLQ-M-50 50 21 40 0.37 0.05
FZLQ-M-65 65 35 50 0.37 0.05
FZLQ-M-80 80 54 50 0.37 0.05
FZLQ-M-100 100 84 50 0.55 0.05
FZLQ-M-125 125 113 65 0.55 0.09
FZLQ-M-150 150 190 65 0.55 0.09
FZLQ-M-200 200 340 80 0.75 0.12
FZLQ-M-250 250 530 80 0.75 0.12x2
FZLQ-M-300 300 763 80 0.75 0.12x2
FZLQ-M-400 400 1356 100 1.1 0.12x2
FZLQ-M-500 500 2120 150 1.1 0.18x2
FZLQ-M-600 600 3052 150 1.5 0.18x2
FZLQ-M-700 700 4154 150 1.5 0.18x2
FZLQ-M-800 800 5426 200 1.5 0.25x2
FZLQ-M-900 900 6867 200 2.2 0.25x2
FZLQ-M-1000 000 8478 200 2.2 0.25x2
FZLQ-M-1200 1200 12200 200 2.2 0.25x2
技术参数表
有效过滤面积㎡ 进水口通流面积的3-5倍
差压设定范围 0.01-0.16MPa
反冲洗时间设定范围 2-4分钟
压力损失 0.01-0.03MPA
驱动转数 1-3r/min
工作压力 1.0-6.4Mpa
浊水悬浮物含量 一般应小于500mg/L(含量高则反冲洗周期短)
过滤精度 0.01mm--8mm任选,特殊过滤精度可按要求制造
过滤后清洁水悬浮物含量 与过滤精度大小,浊水悬浮物颗粒有关
(轧钢浊水循环如选0.2mm过滤精度,出口悬浮物含量为35-45mg/L)
反冲洗周期 1-72小时,默认6小时
与浊水悬浮物含量和过滤精度有关,含量高、间隙小则周期短,反之则长
反冲洗用水量 低于过滤水流量的5%
反冲洗所需压力 不低于0.2MPa
工作方式 自动、手动(可任意切换)


 DLS系列参数表

规格型号

接管通径

排污口通径

过滤精度

材质

DLS—50

DN50

DN50

0.01~8mm

筒体:碳钢
滤网:不锈钢

DLS—65

DN65

DN50
DLS—80

DN80

DN50

DLS—100

DN100

DN50
DLS—125

DN125

DN65
DLS—150

DN150

DN65

DLS—200

DN200

DN80
DLS—250

DN250

DN80

DLS—300

DN300

DN100

DLS—400

DN400

DN125

DLS—500

DN500

DN125

DLS—600

DN600

DN125

DLS—700

DN700

DN150

DLS—800

DN800

DN150

DLS—900

DN900

DN150

DLS-1000

DN1000 DN200

DLS-1200

DN1200 DN200

ZLSG系列参数表

参数

型号

设计流量

m3/h

进出口径

mm

排污口径

mm

减 速 机

减速机输出转速rpm 过滤精度
功率kW

型 号

ZLSG-50G

21

50

40

0.37

NMRV

14

0.1-6mm

0.25

BLED-9085A

2

ZLSG-65G

36

65

50

0.37

NMRV

14

0.25

BLED-9085A

2

ZLSG-80G

65

80

50

0.37

XLED-32

2

ZLSG-100G

85

100

50

0.37

XLED-32

2

ZLSG-125G

113

125

65

0.37

XLED-32

2

ZLSG-150G

191

150

65

0.37

XLED-32

2

ZLSG-200G

320

200

80

0.37

XLED-32

2

ZLSG-250G

530

250

80

0.55

XLED-42

2

ZLSG-300G

763

300

80

0.55

XLED-42

2

ZLSG-350G

1200

350

125

0.75

XLED-53

1.5

ZLSG-400G

1300

400

100

0.75

XLED-53

1.5

ZLSG-450G

1500

450

100

0.75

XLED-63

1.0

ZLSG-500G

2120

500

125

0.75

XLED-63

1.0

ZLSG-600G

3055

600

150

1.1

XLED-63

1.0

ZLSG-700G

3890

700

150

1.1

XLED-63

1.0
